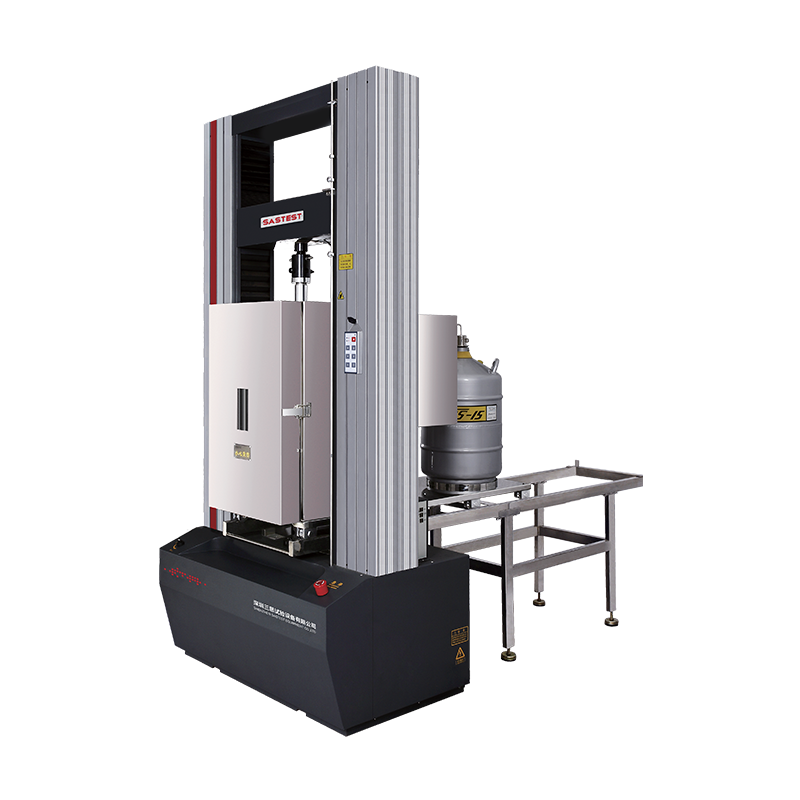

液氮制冷高低溫電子萬能拉力試驗機主要用于金屬、非金屬材料的拉伸、壓縮、彎曲等的力學性能測試分析研究，具有應力、應變、位移三種閉環控制方式，可求出力值、抗拉強度、彎曲強度、壓縮強度、彈性模量、斷裂延伸率、屈服強度等參數。根據GB及ISO、JIS、ASTM、DIN等國際標準進行試驗和提供檢測數據。
設備的技術參數說明
No. | 參數名稱 | 參數描述 |
1 | 試驗力 | 100kN-600kN |
2 | 試驗機準確度等級 | 0.5級 |
3 | 試驗力測量范圍 | 0.4%—100%FS |
4 | 試驗力示值相對誤差 | 示值的±0.5%以內 |
5 | 試驗力分辨力 | 最大試驗力的1/±500000（全程分辨力不變） |
6 | 變形測量范圍 | 0.2%-100%FS |
7 | 變形示值相對誤差 | 示值的±0.5%以內 |
8 | 變形分辨力 | 0.008mm |
9 | 位移示值相對誤差 | 示值的±0.5%以內 |
10 | 位移分辨力 | 0.025μm |
11 | 力控速率調節范圍 | 0.01-5%FS/S |
12 | 力控速率相對誤差 | 設定值的±1%以內 |
13 | 變形控制速率相對誤差 | 0.02—5%FS/S |
14 | 橫梁速度調節范圍 | 0.001—250mm/min |
15 | 橫梁速度相對誤差 | 速率 < 0.01mm/min時，設定值的±1.0%以內；速率≥0.01mm/min時，設定值的±0.2%以內 |
16 | 恒力、恒變形、恒位移控制范圍 | 0.5%--100%FS |
17 | 恒力、恒變形、恒位移控制精度 | 設定值<10%FS時，為設定值的±1%以內；設定值≥10%FS時，為設定值的±0.1%以內 |
18 | 接頭中心空間距 | 1100mm（單空間）900mm(雙空間） |
19 | 有效試驗寬度 | 590mm（也可按實際需求定制加寬加高機型） |
20 | 主機外形尺寸（長×寬×高） | 1070*800*2400mm |
21 | 電源 | 380V±10%，5kW |
22 | 主機重量 | 1300KG |
| 型 號 | WGDN-70360L |
高 低 溫 環 境 箱 | 適用機型 | CMT5000 |
工作溫度范圍 | -70～+350℃ |
風循環方式 | 離心風扇強制循環 |
溫度波動 | 大于200℃時，≤±3.5℃ |
溫度偏差 | 大于200℃時，≤±3.5℃ |
溫度均勻度 | ≤2℃ |
溫控表精度 | ±0.1℃ |
制熱方式 | 不銹鋼發熱管，強制循環風 |
制冷方式 | 液氮制冷 |
內箱體尺寸 | CMT5000系列 | D400xW350xH600 |
加熱功率 | CMT5000系列 | 4.5Kw |
電源 | 380V±10%，三相四線+保護地線（需配置電源插頭） |
使用環境 | 溫度：5℃~+35℃；濕度：≤85%；大氣壓：86~106KPa |
設備主要執行標準
GB/T16491-2022 電子萬能試驗機
GB/T 2611-2007 試驗機 通用技術要求
JB/T 7406.1-1994 試驗機術語 材料試驗機
JJG 139-2014 拉力、壓力和萬能材料試驗機
JB/T 6146-2007引伸計技術條件
JB/T 6147-2007 試驗機包裝、包裝標志、儲運技術要求
JJG 475-2008 電子式萬能試驗機檢定規程
